三菱plc模块a2shcpu-下载亚博app

处理单元(cpu)是可编程逻辑控制器的控制中枢。它按照可编程逻辑控制器系统程序赋予的功能接收并存储从编程器键入的用户程序和数据;检查电源、存储器、i/o以及警戒定时器的状态，并能诊断用户程序中的语法错误。当可编程逻辑控制器投入运行时，首先它以扫描的方式接收现场各输入装置的状态和数据，并分别存入i/o映象区，然后从用户程序存储器中逐条读取用户程序，经过命令解释后按指令的规定执行逻辑或算数运算的结果送入i/o映象区或数据寄存器内。等所有的用户程序执行完毕之后，后将i/o映象区的各输出状态或输出寄存器内的数据传送到相应的输出装置，如此循环运行，直到停止运行。为了进一步提高可编程逻辑控制器的可靠性，对大型可编程逻辑控制器还采用双cpu构成冗余系统，或采用三cpu的表决式系统。这样，即使某个cpu出现故障，整个系统仍能正常运行。

◆ 产品型号
■ qx10 16点 ac100~120v/7-8ma 响应时间：20ms, 端子排连接qx28 8点 ac100~240v, 端子排连接

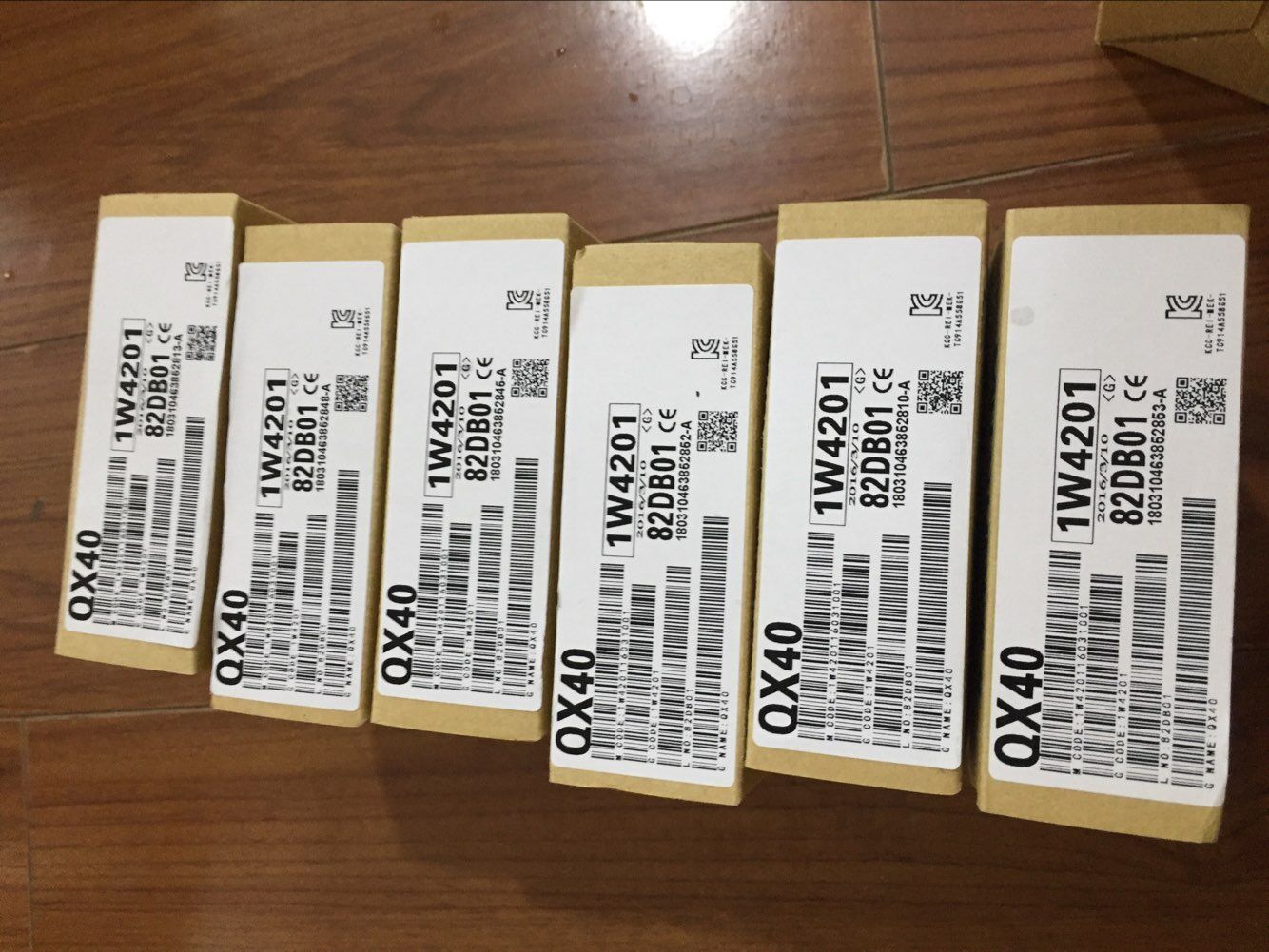

■ qx40 16点 dc24v/4ma 响应时间：1/5/10/20/70ms 共阳极 端子排连接
■ 16点 dc24v输入 共阳极 端子排连接 用于高速输入（可响应时间到0.1ms）
■ qx41 32点 dc24v/4ma 响应时间：1/5/10/20/70ms 共阳极 连接器连接
■ 32点 dc24v/4ma 高速响应时间：0.1/0.2/0.4/0.6/1ms 共阳极 连接器连接
■ qx42 64点 dc24v/4ma 响应时间：1/5/10/20/70ms 共阳极 连接器
■ 64点 dc24v/4ma 高速响应时间：0.1/0.2/0.4/0.6/1ms 共阳极 连接器连接
■ qx70 16点 dc5-12v输入 ，正/负极公共端共用，端子排连接
■ qx71 32点 dc5-12v输入 ，正/负极公共端共用，连接器连接
■ qx72 64点 dc5-12v输入 ，正/负极公共端共用，连接器连接 5.30慧聪
■ qx80 16点 dc24v/4ma 响应时间：1/5/10/20/70ms 共阴极 端子排连接
■ qx81 32点 dc24v/4ma 响应时间：1/5/10/20/70ms 共阴极 ，连接器连接
■ qx82                        64点 dc24v/4ma 响应时间：1/5/10/20/70ms 共阴极 ，连接器连接
■ 32点 dc24v/4ma 响应时间：0.1/0.2/0.4/0.6/1ms 共阴极 ，连接器连接
■ 外部连接线适用连接器：
   a6con1 a6con2 a6con3 a6con4    a6con1e a6con2e a6con3e
■ 适用连接器/端子转换模块：
   a6tbx36-e a6tbx54-e a6tbx70 a6tbx70-e a6tbxy36 a6tbxy54
■ 转换端子台连接电缆：
   ac05tb ac10tb ac20tb ac30tb ac50tb ac80tb ac100tb ac05tb-e
   ac10tb-e ac20tb-e ac30tb-e ac50tb-e
■ qh42p       32点，dc24v共阳极输入，响应时间：1/5/10/20/70ms，连接器连接
                      32点, dc12-24v,0.1a漏型输出，连接器连接，带短路保护功能
■      8点, dc24v共阳极输入，端子排连接
                       7点，dc12-24v,0.5a漏型输出，端子排，带丝
■ 外部连接线适用连接器： a6con1 a6con2 a6con3 a6con4 a6con1e a6con2e a6con3e
■ 适用连接器/端子转换模块： a6tbxy36 a6tbxy54 a6tbx70 a6tbx70-e
■ qy10 16点继电器输出 ac240v/dc24v,2a/点，8a/公共端，应答时间：12ms，端子排连接
■ qy18a       8点独立继电器输出,ac240v/dc24v,2a/点，应答时间：12ms，端子排连接
■ qy22 16点,ac100~240v，应答时间：1ms 0.5hz，端子排连接
■ qy40p 16点，dc12~24v,0.1a/点，1.6a/公共端，应答时间：1ms ,端子排连接,带短路保护
■ qy41p 32点，dc12~24v,0.1a/点，2a/公共端，应答时间：1ms ,连接器连接,带短路保护
■ qy42p 64点，dc12~24v,0.1a/点，2a/公共端，应答时间：1ms,连接器连接,带短路保护
■ qy50 16点，dc12~24v,0.5a/点，4a/公共端，应答时间：1ms ,端子排连接,带丝
■ qy68a 8点，dc5-24v,2a/点，8a/模块，所有点独立，漏型/源型，应答时间：10ms，端子排连接
